ITC 7000 - 如何在平面圖使用半高牆到3D裡?

作者:admin 轉帖自:本站 點擊數:1356 更行時間:2014/08/01 內容發表:二進位科技

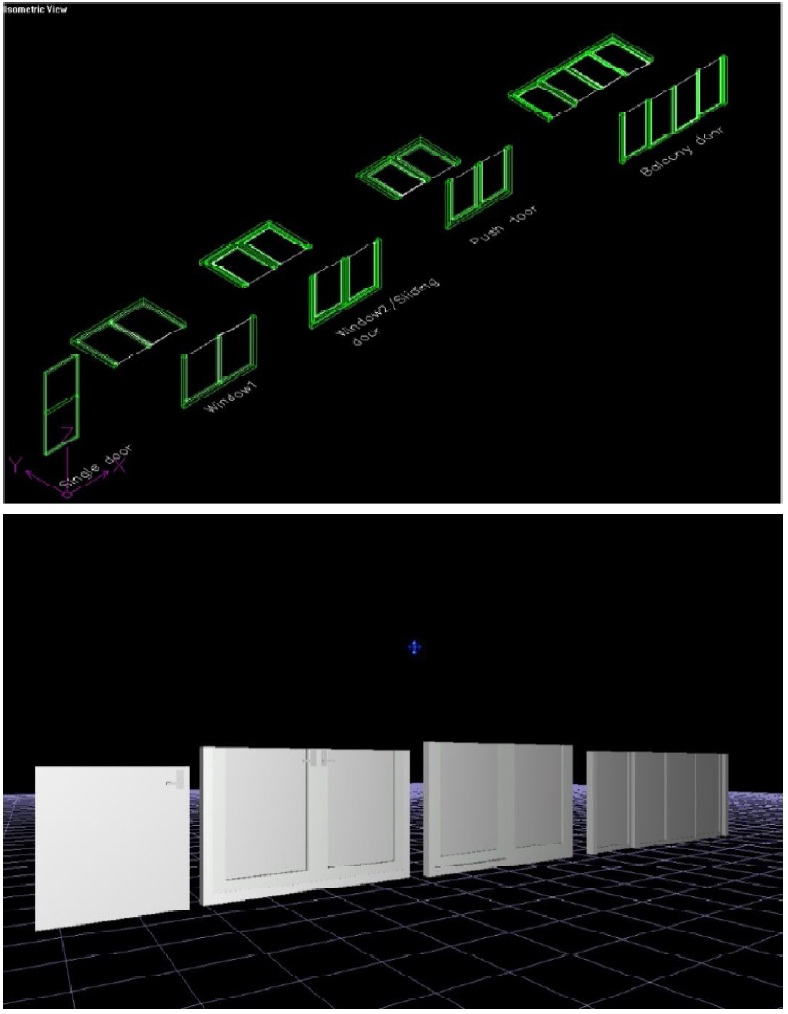

1. 創建一半的門窗,這可以使用3d max或CAD設計軟體來完成。(再使用輔助軟體,製作實木門/窗,
然後裁切(如下圖)

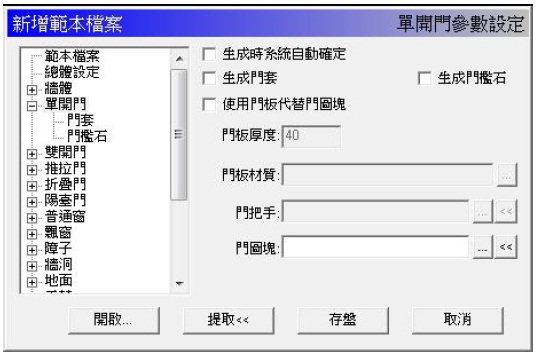

2. 下一步,使用模板設置,使用門圖塊來自定議門窗。

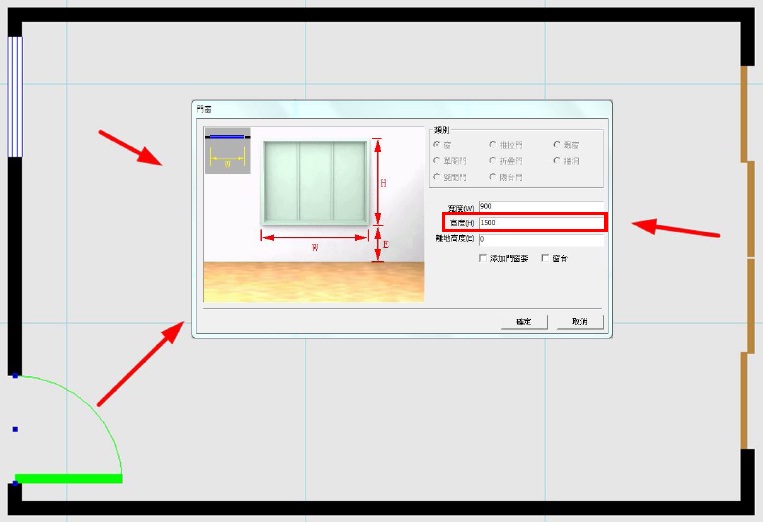

3. 在平面設計創建一個門窗高1500mm的空間(半牆的高度)。再導出3D虛擬。

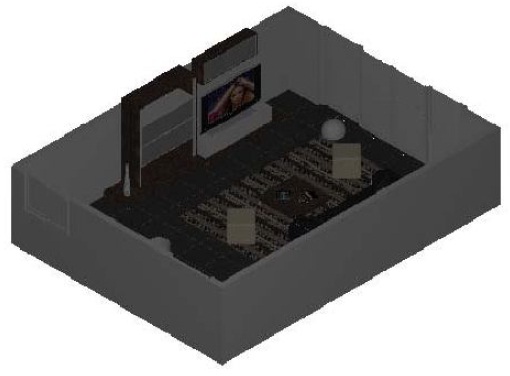

4. 儲存2D平面設計文件並在CAD建模裡導入koc文件,而在彈出對話框時,牆體產生實體模型打勾,
房間天花淨高設置1500mm。

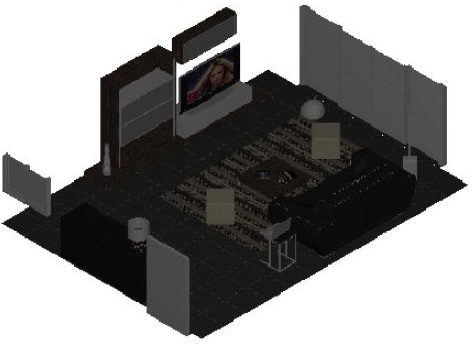

5. 刪除從平面設計導過來的牆壁,之後從CAD建模用合併導出模型選擇實心牆(這是確保牆面渲染後
不會變黑)。

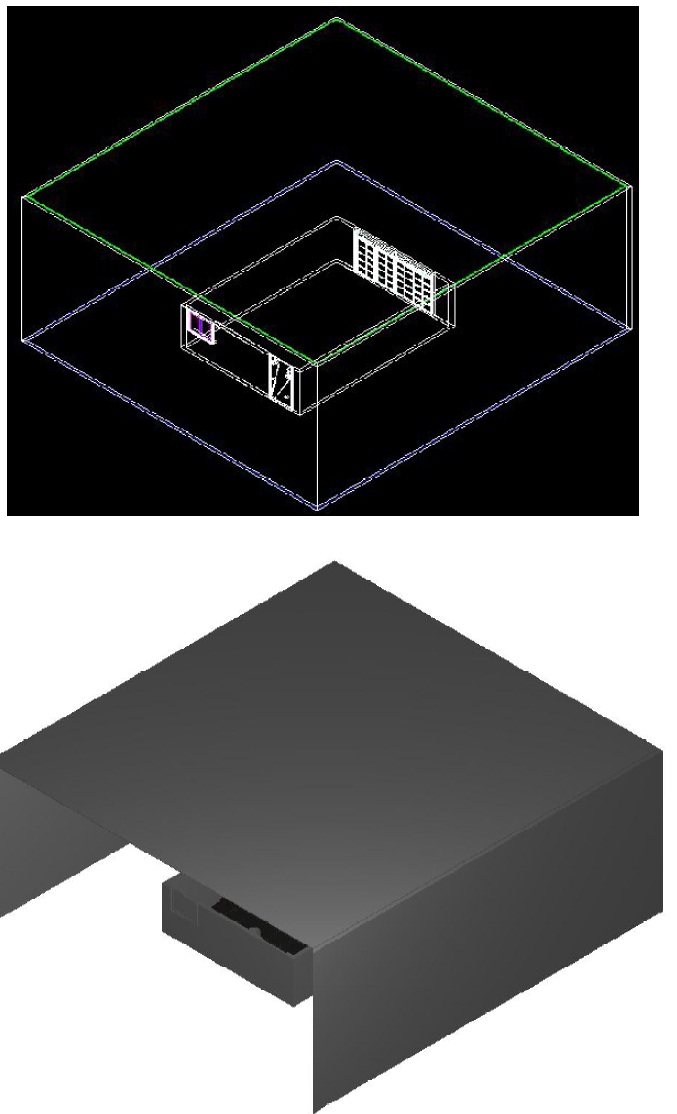

6. 下一步,創建一個大空間 (這是確保渲染後外部牆體不會變黑)。

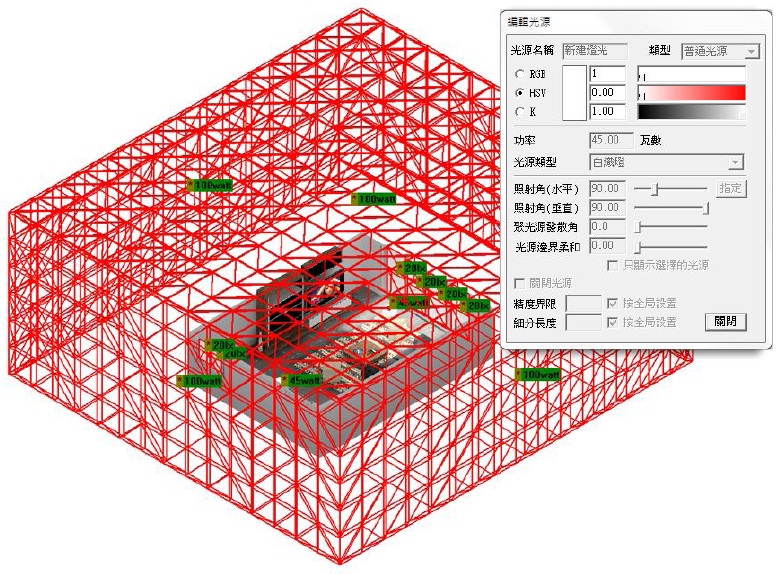

7. 將這個大的空間的內側設置一般光源,再把這大的空間隱藏起來。

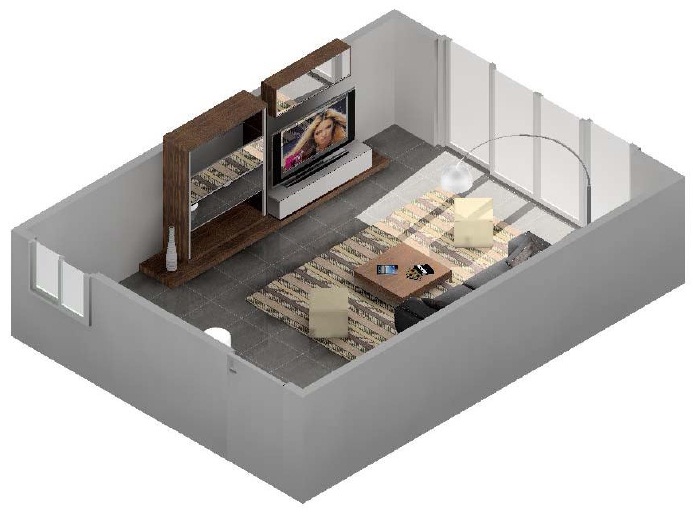

8. 最後,渲染的結果將呈現如下圖所示。
